A.用途：

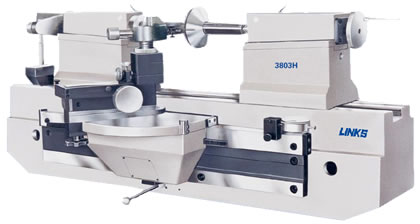

本儀器主要用于檢查齒輪滾刀、蝸輪滾刀及花鍵滾刀的齒形誤差、刀齒前面的徑向性誤差、刀齒前面對內孔軸線的平行度誤差、容屑槽的導程誤 差、容屑槽的相鄰周節差及最大累積誤差、軸臺的徑向圓跳動及端面圓跳動誤差。
|
|
B.特點：
本儀器特別適用于齒輪生產廠測量刃磨的滾刀刃磨精度，以控制滾齒加工質量，也適于工具廠在生產滾刀時對滾刀齒形等單項精度的測量，與我廠生產的3802型滾刀螺旋線測量儀配套可完成齒輪滾刀的全部主要精度的測量。
|
C.技術規格：
- 可測滾刀模數 ...........................1～10mm
- 可測滾刀最大直徑......................... 200mm
- 左右頂尖距............................ 0～500mm
- 儀器凈重 .................................260kg
- 儀器毛重................................. 370kg
- 包裝外形尺寸...............1500mm×600mm×700mm
|
|
D.儀器的組成：
1.基本配置：
- 測量主機....................................1臺
- 小型扭簧比較儀..............................1塊
- 百分表......................................2塊
- 左右頂尖....................................2個
- 標準錐軸....................................1個
- 帶動器及卡箍................................1套
- 平行板......................................1件
- 測頭........................................5個
|
