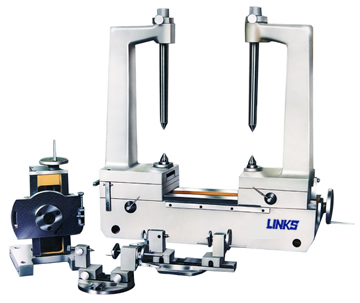

A.用途：
齒輪雙面嚙合綜合檢查儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差，也可以用于測量兩軸夾角為90°的圓錐齒輪分度圓錐頂點的偏移量， 可廣泛應用于汽車、農機等機械制造行業。
|
B.特點：
- 長期穩定的精度，高級合金鋼滾動測量導軌，精心的加工和特殊工藝處理。
- 方便、經濟、實用，結構簡單、合理，操作維修方便。對使用環境要求不高，適合生產現場使用。
|
|
C.技術規格：
|
型號
|
3101E
|
3101L
|
| 模數 |
1-10mm |
1-10mm |
| 兩芯軸中心距 |
50-320mm |
50-320mm |
| 帶軸齒輪最大外圓直徑 |
200mm |
200mm |
| 帶軸齒輪軸長 |
110-350mm |
110-350m |
| 蝸桿最大外圓直徑 |
140mm |
-- |
| 蝸桿軸長 |
120-240mm |
-- |
| 加高立柱可測齒輪軸長 |
-- |
250-750mm |
| 被測齒輪最大重量 |
50kg |
50kg |
| 應用范圍： |
可測量帶軸、帶孔圓柱齒輪、蝸桿副和錐齒輪 |
可測量帶長軸齒輪、帶孔齒輪 |
| 儀器凈重 |
210kg |
200kg |
| 儀器毛重 |
280kg |
280kg |
| 包裝外形尺寸 (長×寬×高)： |
1000mm×925mm×747mm |
1000mm×925mm×1017mm |
|
|
D.儀器的組成:
1.基本配置:
|
型號
|
3101E
|
3101L
|
| 測量主機 |
1臺
|
1臺
|
| 頂尖座 |
2件
|
1件
|
| 蝸桿支架 |
1件
|
--
|
| 加高頂尖立柱 |
--
|
1件
|
| 標準齒輪芯軸 |
1件
|
1件
|
| 標準齒輪轉動套 |
1件
|
1件
|
| 墊圈 |
2件
|
2件
|
| 裝齒輪用芯軸 |
1件
|
1件
|
| 頂尖座定位芯軸 |
2件
|
2件
|
| 錐齒輪芯軸 |
1件
|
--
|
| 百分表 |
1塊
|
1塊
|
|
