A.用途：

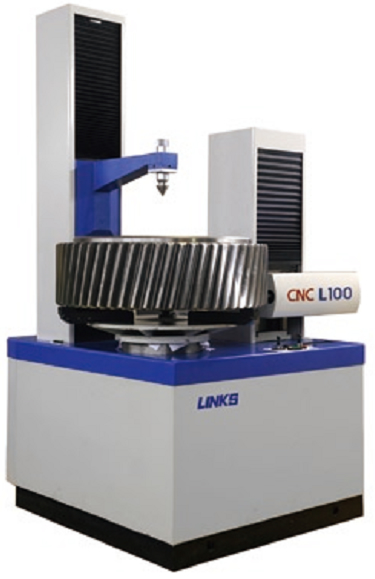

L80、L100型齒輪測量中心，基本配置軟件可以測量圓柱齒輪，可選測量軟件有：齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直錐齒輪測量軟件、斜錐齒輪測量軟件等，并可按照用戶要求擴展。
|
|
B.特點：
- 主機結構緊湊，測量精度高，示值穩定，外形美觀。測量主機采用四坐標測量系統；德國進口長、圓光柵傳感器；瑞士TESA高精度電感測頭；密珠滾動導軌。
- CNC系統采用新型運動控制卡，DDR電機驅動的全閉環軌跡控制。
- 軟件功能齊全、內容豐富，用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多種評定標準進行自動評定；齒廓K形圖、齒廓凸度、螺旋線輪齒鼓度等項目的評定。
- 軟件操作簡便，被測工件一次裝卡，由計算機控制自動完成測量，測量效率高；齒廓和螺旋線偏差可由用戶自由選齒測量；測量曲線評定范圍可由鼠標拖動；測量速度可由操作者在軟件中選擇。
- 可由用戶選擇多種打印報表格式；測量參數修改時可以從新計算繪圖；測量中間數據可由用戶選擇存儲，用于分析；可視化參數輸入。
|
|
C.技術規格：
-
|
技術規格/型號
|
L80
|
L100
|
| 可測齒輪模數 |
1-20mm
|
1-20mm
|
| 可測齒輪最大外徑 |
800mm
|
1000mm
|
| 上下頂尖距離 |
40-1000mm
|
100-1100mm
|
| 測頭至下頂尖距離 |
20-600mm
|
20-600mm
|
| 可測螺旋角范圍 |
0°-90°
|
0°-90°
|
| 可測工件最大重量 |
1000kg
|
1500kg
|
| 儀器凈重 |
2500kg
|
2600kg
|
| 儀器毛重 |
3000kg
|
3100kg
|
| 主機尺寸(長×寬×高) |
1400mm×1310mm×2408mm
|
1465mm×1435mm×2590mm
|
| 包裝外形尺寸(長×寬×高) |
1600mm×1700mm×2257mm |
1650mm×1760mm×2357mm |
| 工件立柱包裝箱尺寸(長×寬×高) |
1760mm×800mm×957mm |
2000mm×1000mm×1165mm |
| 微機箱包裝尺寸(長×寬×高) |
1700mm×1030mm×1107mm |
1700mm×1030mm×1107mm |
|
|
D.儀器的組成:
1.基本配置：
- 測量主機...................................1臺
- 微型計算機.................................1臺
- 微機內控桌.................................1臺
- 打印機.....................................1臺
- 球測頭：φ1,φ2,φ3,φ4.............各1個共4件
- 帶動器.....................................1套
- 測桿.......................................1套
- 標準芯軸...................................2根
- 打印紙.....................................1包
2.可選附件（價格另議）：
- 漸開線、螺旋線樣板..........................1塊
- 高精度標準齒輪..............................1個
- 可漲芯軸....................................1套
- 穩壓電源....................................1臺
|
|
