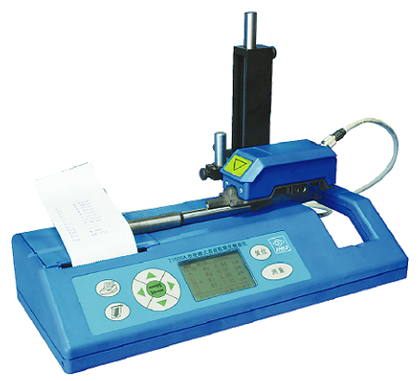

便攜式表面粗糙度測量儀T1000A型

A.用途：

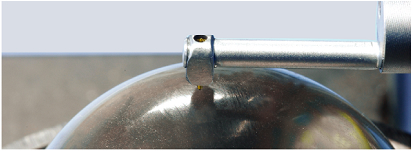

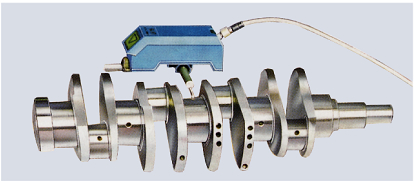

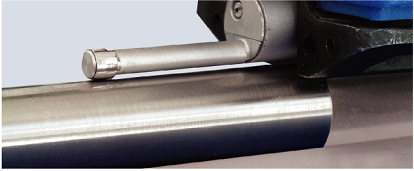

T1000A型表面粗糙度測量儀是高精度的便攜式儀器，主要用于機械加工企業和計量部門在生產現場對工件表面質量進行檢測，可測量平面、圓柱母線、內孔、曲面等表面的粗糙度。

B.主要技術指標：

1.測量原理：觸針法，差動電感傳感器
2.測量范圍：觸針最大位移：±50μm；Rt≤80μm；Ra：0.05μm -8μm
3.示值精度：≤±10%
4.最小分辨力：0.005μm
5.取樣長度：0.25，0.8，2.5mm
6.評定長度：N倍取樣長度 N=1，2，3，4，5
7.數字濾波器：高斯濾波器、RC濾波器、PC濾波器
8.量程：±10，±25，±50μm
9.測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr （符合GB/T 3505-2000定義）
10.打印垂直放大比：≤20000倍
11.打印水平放大比：10/40/100倍
12.驅動箱滑行速度：0.15，0.5，1mm/s
13.傳感器測針：金剛石圓錐，錐角90°，針尖半徑5μm
14.工作溫度：5℃-40℃
15.電源：內置鋰聚合物可充電電池組（5500mAh)，外接專用充電器

C.儀器的組成：

1.基本配置

· 電箱/打印機
· 驅動箱
· 標準傳感器
· 校對樣塊

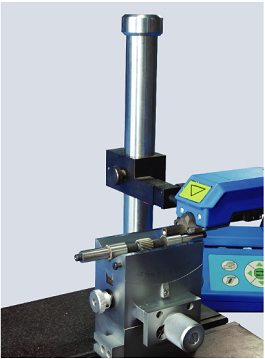

· 立柱
· 專用充電器

2.可選附件（價格另議）

· 圓弧傳感器
· 深槽傳感器
· 齒面?zhèn)鞲衅?br /> · 精調平臺
· 支承底臺
· 調斜工作臺
· 加長桿100mm，200mm
· 多功能V型塊
· 平口鉗

D.儀器外形尺寸與重量：

儀器凈重.................................1.2kg
儀器毛重..................................15kg
儀器外形尺寸...............340mm×145mm×240mm
包裝外形尺寸...............694mm×480mm×290mm

● 可以測量GB/T 3505-2000規定的所有粗糙度參數；
● 可以選擇RC、PC、高斯三種濾波器對測量結果進行數據處理；
● 可以分別選取三種取樣長度和五種評定長度；

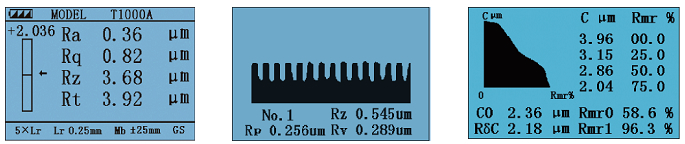

● 被測參數和輪廓曲線可顯示在液晶顯示屏上，也可打印出來；
● 用中文菜單設置測量條件，顯示測量結果。人機界面友好，操作方便。
