A.用途：

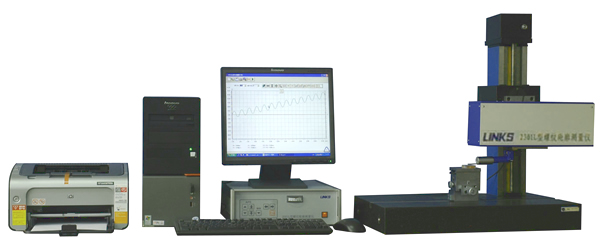

2207型表面粗糙度測量?jī)x包括粗糙度測量系統、原始輪廓測量系統、波紋度測量系統、直線度測量系統，可測量平面、圓柱面、深槽、曲面的表面粗糙度、波紋度、原始輪廓和直線度參數，還可測量工件表面微觀輪廓的水平和垂直距離。 |
|
B.主要技術指標：
1.測量原理：垂直方向：觸針?lè)ǎ姼袀鞲衅鳎?br />
水平方向：光柵傳感器；
2.測量范圍：垂直400μm，水平100mm；
3.表面粗糙度Ra示值誤差：≤±5%；
輪廓度示值誤差：垂直≤0.25%，水平≤0.004%；
4.最小分辨力：垂直0.6 nm，水平1μm；
5.取樣長度：0.08，0.25，0.8，2.5，8mm；
6. 評定長度：N倍取樣長度，N=1，2，3，4，5；
7. 數字濾波器：高斯、2RC、PC、不濾波；
8.粗糙度測量參數：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
波紋度測量參數：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
原始輪廓測量參數：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
直線度測量系統測量參數：|X2-X1|，|Y2-Y1|；
9.輪廓圖形的垂直放大倍率：最大100000倍無級連續放大；
輪廓圖形的水平放大倍率：最大50000倍無級連續放大；
10.驅動箱滑行長度：100mm；
11.驅動速度：0.1，0.2，0.5，0.8，1.0mm/s；
返回速度：1.5mm/s；
12.傳感器返回形式：手動，自動；
13.基準導軌的直線性：1μm/100mm；
14.傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
15.立柱結構：快慢速機動升降系統，自動對準零位；
16.立柱垂直測量高度：290mm；
17.工作底臺：460mm×720mm大理石平臺；
|
|
C.儀器的組成：
|
1.基本配置：
- 立柱
- 驅動箱
- 傳感器（標準、剛性）
- 電箱
- 微機、打印機
- V型工作臺
- 微調工作臺
- 調斜工作臺
- 平口鉗
- 校對樣塊
|
2.可選附件：（價格另議）：
- 深槽粗糙度傳感器
- 圓弧粗糙度傳感器
- 小孔粗糙度傳感器
- 萬向工作臺
- 輪廓儀專用底臺
|
|
|
D.儀器的外形尺寸與重量：
- 儀器凈重：260kg；
- 儀器毛重：360kg；
- 儀器外形尺寸：1620mm×460mm×740mm；
- 包裝外形尺寸：1590mm×1150mm×1065mm；
|
可以用剛性傳感器測量直接輪廓和直線度參數。 |

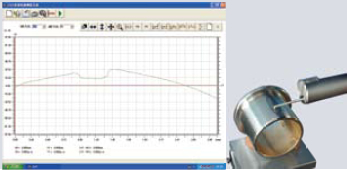

測量軸承外環 |

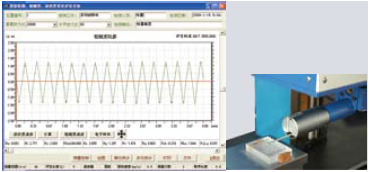

可測量Ra值不小于0.02μm的高精加工表面的粗糙度。 |
用直線度測量系統測量工件表面劃痕的寬度和深度。 |
