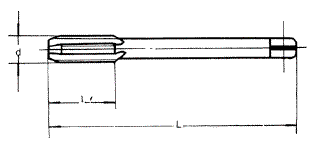

| 長柄機用絲錐的形式尺寸符合國家GB標準。 |
|

|
|
粗牙
產品編號: 225
|
公稱尺寸
d(mm)
|
螺距
p(mm)
|
全長
L(mm)
|
刃長
l(mm)
|
|
公稱尺寸
d(mm)
|
螺距
p(mm)
|
全長
L(mm)
|
刃長
l(mm)
|
|
M4
|
0.70
|
73
|
13
|
M12
|
1.75
|
119
|
29
|
|
M5
|
0.80
|
79
|
16
|
M14
|
2
|
127
|
30
|
|
M6
|
1
|
89
|
19
|
M16
|
2
|
137
|
32
|
|
M7
|
1
|
89
|
19
|
M18
|
2.5
|
149
|
37
|
|
M8
|
1.25
|
97
|
22
|
M20
|
2.5
|
149
|
37
|
|
M9
|
1.25
|
97
|
22
|
M22
|
2.5
|
158
|
38
|
|
M10
|
1.5
|
108
|
24
|
M24
|
3
|
172
|
45
|
|
M11
|
1.5
|
115
|
25
|
|
|
|
|
細牙
產品編號: 226
|
|
公稱尺寸
d(mm)
|
螺距
p(mm)
|
全長
L(mm)
|
刃長
l(mm)
|
|
公稱尺寸
d(mm)
|
螺距
p(mm)
|
全長
L(mm)
|
刃長
l(mm)
|
|
M4*0.5
|
0.5
|
73
|
13
|
M15*1.5
|
1.5
|
127
|
30
|
|
M5*0.5
|
0.5
|
79
|
16
|
M16*1.5
|
1.5
|
137
|
32
|
|
M6*0.75
|
0.75
|
89
|
19
|
M17*1.5
|
1.5
|
137
|
32
|
|
M7*0.75
|
0.75
|
89
|
19
|
M18*2
|
2
|
149
|
37
|
|
M8*1
|
1
|
97
|
19
|
M18*1.5
|
1.5
|
149
|
29
|
|
M9*1
|
1
|
97
|
19
|
M20*2
|
2
|
149
|
37
|
|
M10*1.25
|
1.25
|
108
|
20
|
M20*1.5
|
1.5
|
149
|
29
|
|
M10*1
|
1
|
108
|
20
|
M22*2
|
2
|
158
|
38
|
|
M12*1.5
|
1.5
|
119
|
29
|
M22*1.5
|
1.5
|
158
|
33
|
|
M12*1.25
|
1.25
|
119
|
24
|
M24*2
|
2
|
172
|
35
|
|
M14*1.5
|
1.5
|
127
|
30
|
M24*1.5
|
1.5
|
172
|
35
|
|
M14*1.25
|
1.25
|
127
|
25
|
|
|
|
訂貨時請注明：產品編號、規格及螺紋公差帶。例： d=M4 粗牙 H3 級，標記為 225-M4-H3.
|
